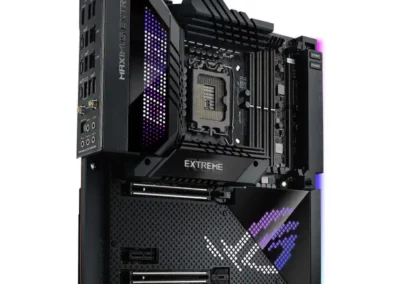

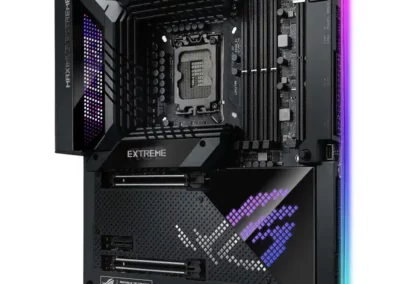

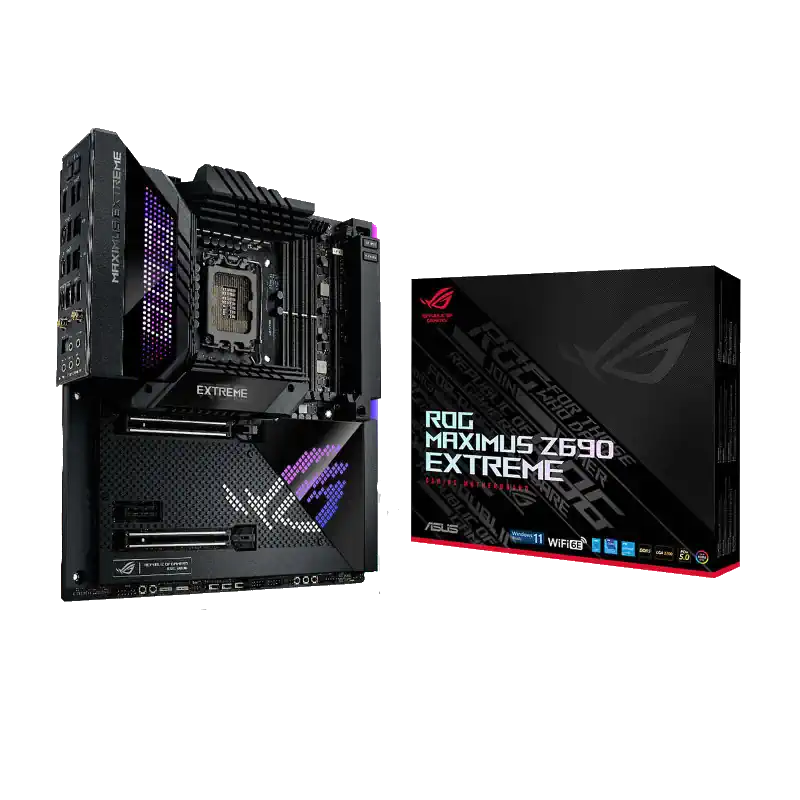

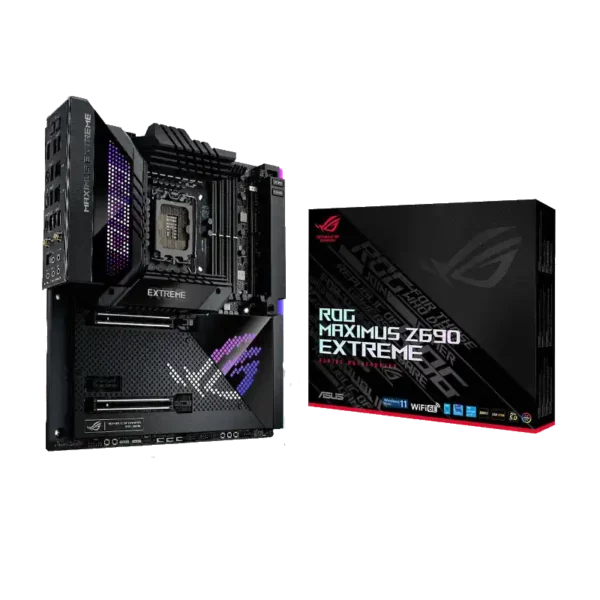

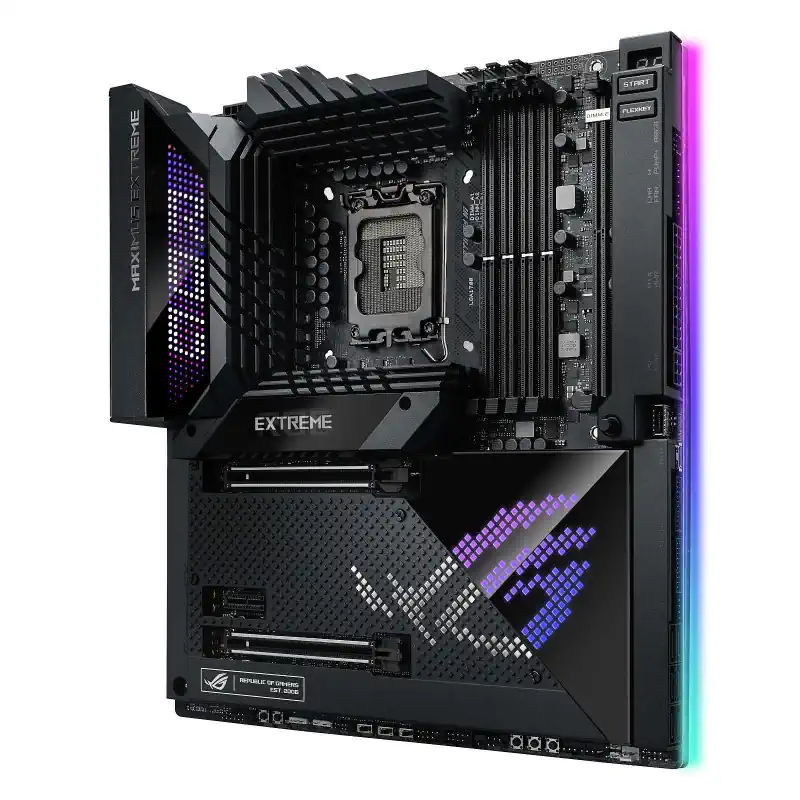

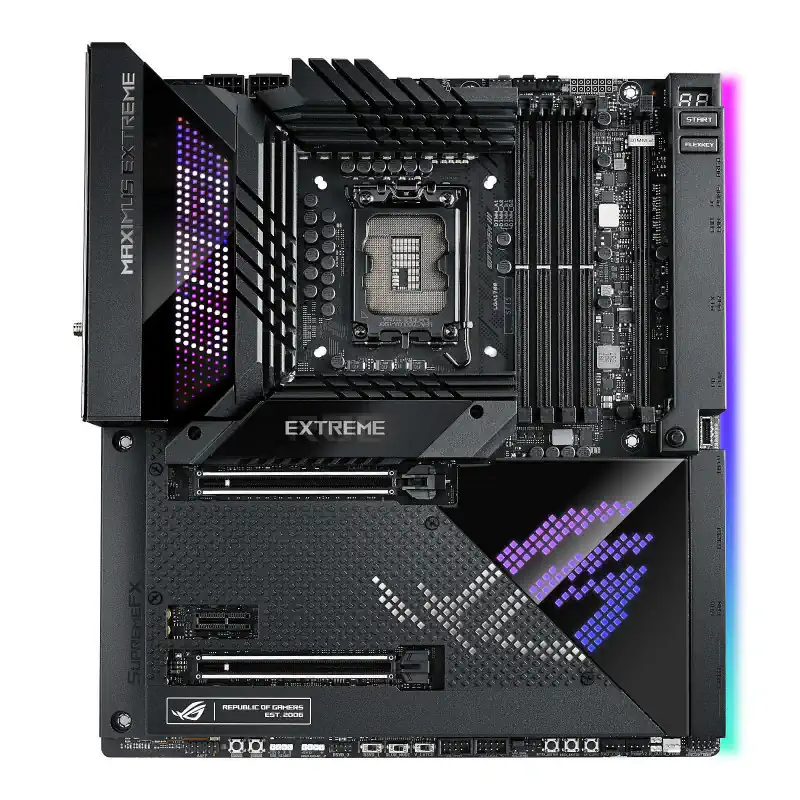

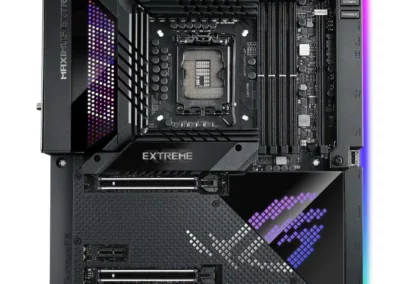

Asus ROG Maximus Z690 Extreme

1199,95

Asus ROG Maximus Z690 Extreme

La ASUS ROG Maximus Z690 Extreme représente le nec plus ultra en matière de cartes mères. La ASUS ROG Maximus Z690 Extreme la meilleure option possible, elle excelle dans le refroidissement par air et liquide pour les processeurs Intel® Core™ 12e génération.



5 en stock

Architecture d’alimentation unifiée

Les architectures CPU les plus récentes font monter d’un cran les enjeux relatifs à l’alimentation des cartes mères qui doivent être capables de passer d’un mode peu énergivore à un mode de traitement ultrapuissant des données. La nouvelle architecture signée ROG pour le VRM relève le défi en utilisant des phases d’alimentation unifiées qui modifient le courant électrique de l’alimentation tout en maintenant des performances thermiques optimales.

Chaque composant VRM joue un rôle particulier. Les contrôleurs PWM et doubleurs surveillent le circuit, tandis que les phases d’alimentation réalisent l’immense majorité du travail d’un point de vue électrique et thermique. C’est pourquoi la ROG Maximus Z690 Extreme est équipée de 20 phases d’alimentation. Leur faible résistance RDSON réduit les pertes de conversion et de conduction afin d’améliorer les performances thermiques globales.

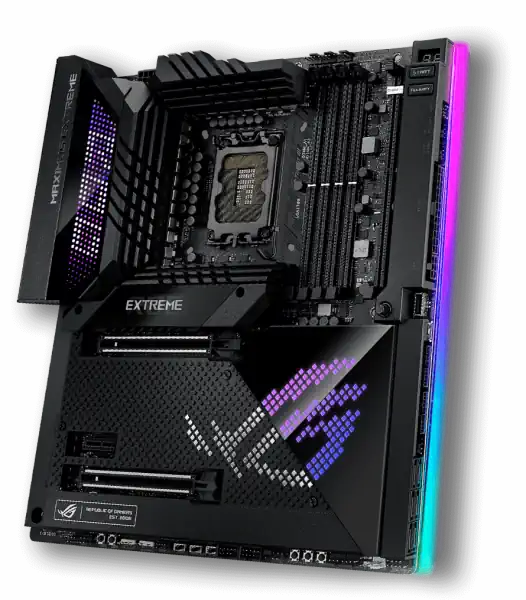

Maximus Z690 Extreme
Maximus Z690 Extreme

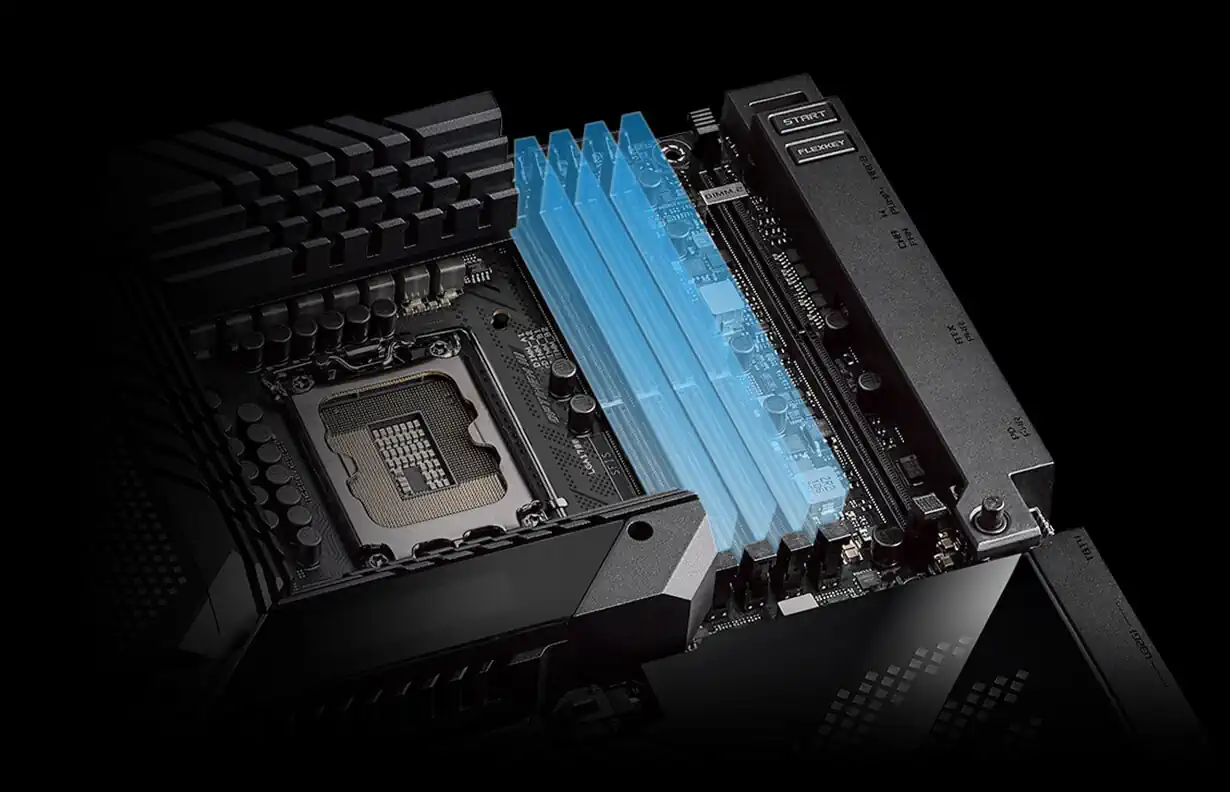

DDR5, la force de l’overclocking

Les options complètes de réglage de la mémoire constituent la base des cartes mères ROG. Pour la DDR5, la gamme Maximus Z690 repousse les limites de la performance en fournissant une série de paramètres d’overclocking pour les kits haute vitesse, mais aussi pour les modules de mémoire d’entrée de gamme qui ont un circuit de gestion de l’énergie (PMIC) verrouillé.

  • Un circuit dédié sur la carte mère contourne en toute sécurité les restrictions PMIC de la mémoire DDR5, vous permettant de dépasser la limite de 1,1 volt par défaut et de pousser la fréquence et les timings au maximum.
  • Normalement, un PMIC restreint qui a été déverrouillé exige que le système soit entièrement mis sous tension chaque fois que la tension de la mémoire est ajustée. Les cartes mères ROG s’appuient sur les matériels et micrologiciels embarqués pour contourner intelligemment cette limitation gênante, en permettant d’appliquer les ajustements de tension par le biais du même processus de réinitialisation fluide du système que celui utilisé pour les générations précédentes de mémoire DDR.

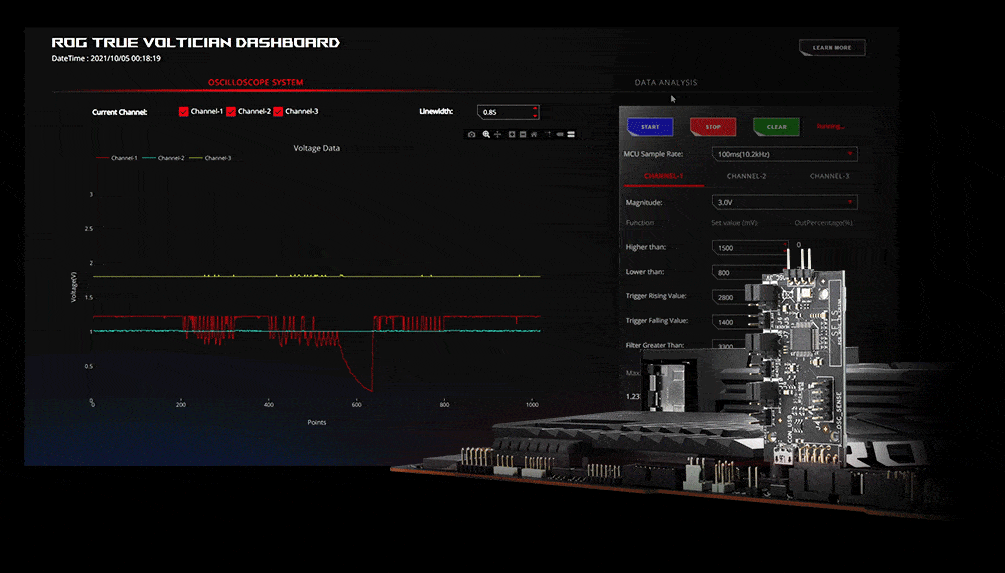

ROG true Voltician

Pour une optimisation réellement avancée des performances, la ROG Maximus Z690 Extreme comprend le ROG True Voltician, un oscilloscope miniature relié à un connecteur USB qui affiche les formes d’onde des rails Vcore, VCCIN et System Agent d’un CPU. Il peut également être utilisé pour surveiller une carte vidéo ou une alimentation électrique, et les utilisateurs ont même la possibilité de gérer le logiciel True Voltician sur un PC pendant qu’ils obtiennent des relevés d’un autre.

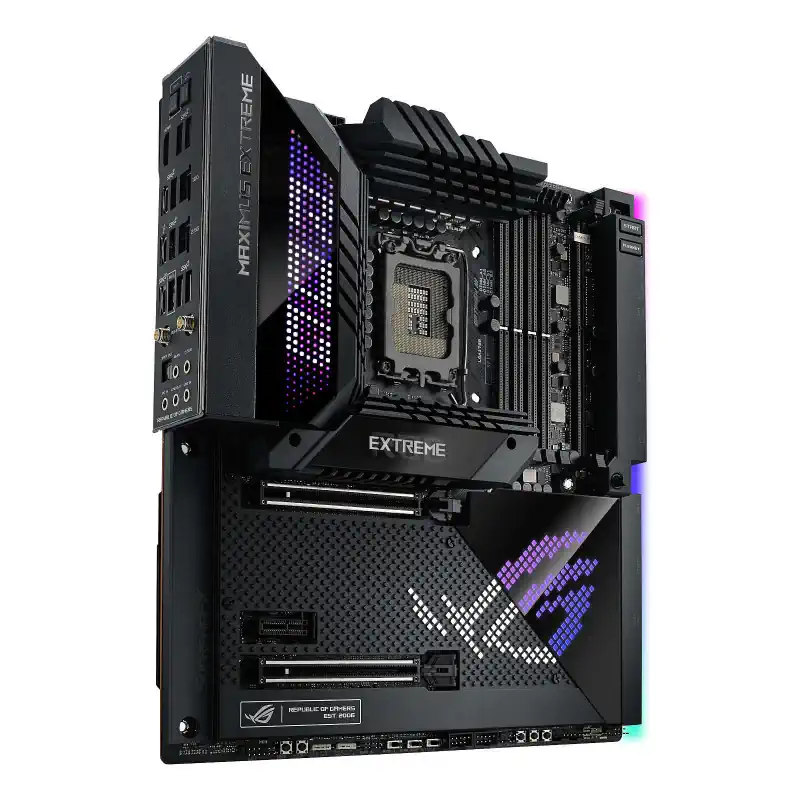

    Maximus Z690 Extreme

    Description Asus ROG Maximus Z690 Extreme



    Carte mère Intel® Z690 EATX avec 24+1 phases d’alimentation, DDR5 avec OptiMem III, Cinq M.2, connecteur avant USB 3.2 Gen 2×2 compatible Quick Charge 4+, Deux Thunderbolt™ 4, PCIe® 5.0, WiFi 6E embarqué et éclairage Aura Sync RGB

    • Socket LGA1700 pour la 12e Gen de processeurs Intel® Core™, Pentium® Gold et Celeron®
    • Contrôle intelligent : Outils ASUS exclusifs tels que AI Overclocking, AI Cooling, AI et Two-Way AI Noise Cancelation pour une configuration simplifiée
    • Solution d’alimentation robuste : 24+1 phases d’alimentation évaluées à 105 A, connecteurs d’alimentation ProCool II, bobines MicroFine avec alliage spécial et condensateurs en métal de qualité
    • Design thermique optimisé : Dissipateur thermique forgé à froid, grands radiateurs VRM avec protection d’E/S en aluminium intégrée, protection thermique hautement conductrice, cinq dissipateurs thermiques M.2 et deux avec plaque arrière intégrée et zone de water-cooling ROG
    • Réseau haute performance : Wi-Fi 6E embarqué, Marvell® AQtion 10Gb, Intel® 2,5Gb Ethernet et ASUS LANGuard
    • Connectivité gaming ultra-rapide : PCIe® 5.0, slots M.2 Gén. 5, connecteur USB 3.2 Gén. 2×2 à l’avant compatible Thunderbolt™ 4, trois ports arrières USB Type-C®
    • Son immersif de pointe : ROG SupremeFX ALC4082 codec avec ESS® ES9018Q2C DAC pour un audio haute-fidélité
    • Personnalisation incomparable : Écran LED AniMe Matrix™ LiveDash OLED 2 pouces, Éclairage exclusif ASUS Aura Sync RGB, comprenant un connecteur RGB et trois connecteurs adressables Gén. 2 RGB
    • Design personnalisable : Protection E/S prémontée, slot PCIe Q-release, switch V-latch, BIOS FlashBack™, Q-Code, FlexKey, Q-Connector, M.2 Q-Latch, SafeSlot, ROG Glavis et support pour carte graphique ROG
    • Logiciel de renom : Abonnement gratuit compris pendant 1 an à AIDA64 Extreme et interface intuitive du BIOS UEFI avec MemTest86 intégré

    Fiche Technique Asus ROG Maximus Z690 Extreme

    Processeur

    Compatible avec les processeurs Intel® Socket LGA1700 de 12e Gen. Intel® Core™, Pentium® Gold et Celeron®*
    Support des technologies Intel® Turbo Boost 2.0 et Intel® Turbo Boost Max 3.0*** voir sur www.asus.com pour la liste des CPU supportés.

    Chipset

    Z690

    Mémoire RAM

    Canaux mémoire 4XDDR5 (Dual Channel)
    Capacité de mémoire maximale128Go
    4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, Un-buffered Memory*Architecture mémoire Dual Channel
    Support d’Intel® Extreme Memory Profile (XMP)
    OptiMem II

    Chipset graphique

    1 x port HDMI®
    2 x ports Intel® Thunderbolt™ 4
    2 x Intel® Thunderbolt™ 4 ports (USB Type-C®) support DisplayPort 1.4 and Thunderbolt™ video outputs
    Support de 4K à 60Hz en HDMI 2.1.

    Slots d’expansion

    Intel® 12th Gen Processors
    2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 modes)
    Intel® Z690 Chipset
    1 x PCIe 3.0 x1 slot

    Stockage

    Support de 5x slots M.2 et 6x ports SATA 6Gb/s
    Processeurs Intel® de 12e génération
    M.2_1 slot (Key M), type 2242/2260/2280/22110
    – Intel® 12th Gen processors support PCIe 5.0 x4 mode.
    M.2_2 slot (Key M), type 2280
    – Intel® 12th Gen processors support PCIe 4.0 x4 mode
    .Chipset Intel® Z690
    M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 & SATA modes)
    DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
    DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
    6 x SATA 6Gb/s ports

    Ethernet

    1 x Intel® 2.5Gb Ethernet
    1 x Marvell® 10Gb Ethernet

    USB

    USB arrière :Total 10 ports
    1 x Thunderbolt™ 4 port (1 x USB Type-C®)
    1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
    8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)

    USB avant :Total 10 ports
    1 x Thunderbolt™ 4 connector (1 x USB Type-C®)
    1 x USB 3.2 Gen 2×2 connector (supports USB Type-C®)
    2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports
    2 x USB 2.0 headers support additional 4 USB 2.0 ports

    Audio

    ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082
    – Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
    – Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
    – High qualité 120 dB SNR stéréo playback output and 113 dB SNR recording input (Line-in)
    – Supports up to 32-Bit/384kHz playback
    Audio Features
    – SupremeFX Shielding Technology
    – ESS® SABRE9018Q2C DAC/AMP
    – LED-illuminated audio jacks
    – Rear optical S/PDIF out port
    – Premium audio capacitors
    – Audio cover

     Ports E/S sur panneau arrière

    1 x Thunderbolt™ 4 USB Type-C® port
    1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
    8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
    1 x HDMI® port
    1 x ASUS Wi-Fi Module
    1 x Intel® 2.5Gb Ethernet port
    1 x Marvell® AQtion 10Gb Ethernet port
    5 x LED-illuminated audio jacks
    1 x Optical S/PDIF out port
    1 x BIOS FlashBack™ button
    1 x Clear CMOS button

    Ports E/S internes

    Extreme OC Kit
    – FlexKey button
    – LN2 Mode- Probelt
    – ReTry button
    – Safe boot button
    – Start button
    – Slow Mode
    Extreme Engine Digi+
    – 10K Black Metallic Capacitors
    – MicroFine Alloy Choke
    ASUS Q-Design
    – M.2 Q-Latch
    – PCIe Slot Q-Release
    – Q-Code
    – Q-Connector
    – Q-DIMM
    – Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
    – Q-Slot
    ASUS Thermal Solution
    – M.2 heatsink backplate
    – M.2 heatsink
    – Steel backplate
    – VRM heatsink design
    ASUS EZ DIY
    – BIOS FlashBack™ button
    – Clear CMOS button
    – CPU Socket lever protector
    – ProCool II
    – Pre-mounted I/O shield
    – SafeSlot
    – SafeDIMM
    AURA Sync
    – ROG AURA sync backplate
    – AURA RGB header(s)
    – Addressable Gen 2 header(s)
    Dual BIOSOLED 2″Front Panel USB 3.2 Gen 2×2 with Quick Charge 4+ Support
    – Support: up to 60W charging
    – Output: 5/9/15/20V max. 3A, PPS:3.3–21V max. 3A
    – Compatible with QC 4.0/3.0/2.0, PD3.0 and PPS
    To support 60W, please install the power cable to 6-pin PCIe Graphics Card connector or can only support 27W
    ASUS HYDRANODE
    – 2 x Chassis fan support

    Fonctionnalités spéciales

    2 x ports Thunderbolt™ 4 (2 x USB Type-C®) jusqu’à 5V/3A, support de charge jusqu’à 15W
    Fan and Cooling related
    1 x 4-pin CPU Fan header
    1 x 4-pin CPU OPT Fan header
    2 x 4-pin Chassis Fan headers
    2 x 4-pin Radiator Fan headers
    2 x W_PUMP+ headers
    1 x WB_SENSOR header
    1 x 2-pin Water In header
    1 x 2-pin Water Out header
    1 x 3-pin Water Flow header
    Power related
    1 x 24-pin Main Power connector
    2 x 8-pin +12V Power connector
    1 x 6-pin PCIe Graphics Card connector
    Storage related
    3 x M.2 slots (Key M)
    1 x DIMM.2 slot supports 2 x M.2 slots (Key M)
    6 x SATA 6Gb/s ports
    USB
    1 x Intel® Thunderbolt™ 4 port (USB Type-C®)
    1 x USB 3.2 Gen 2×2 connector (supports USB Type-C®)
    2 x USB 3.2 Gen 1 headers support additional 4 USB 3.2 Gen 1 ports
    2 x USB 2.0 headers support additional 4 USB 2.0 ports
    Miscellaneous
    1 x 6-pin ARGB Gen 2 header to support 2 x ARGB Gen 2 headers
    1 x Addressable Gen 2 header
    1 x AURA RGB header
    1 x BIOS Switch button
    2 x BCLK button
    1 x FlexKey button
    1 x Front Panel Audio header (AAFP)
    1 x LN2 Mode jumper
    1 x Osc sence header
    12 x ProbeIt Measurement Points
    1 x ReTry button
    1 x RSVD switch
    1 x RSVD header
    1 x Safe Boot button
    1 x Slow Mode switch
    1 x Start button
    1 x V_Latch switch
    1 x 10-1 pin System Panel header
    1 x Thermal Sensor header

    Fonctionnalités logicielles

    ROG Exclusive Software
    – GameFirst V
    I- ROG CPU-Z
    – ROG True Voltician
    – Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
    – Sonic Radar III
    – DTS® Sound Unbound
    – BullGuard Internet Security (1-year full version)
    ASUS Exclusive Software
    Armoury Crate
    – AIDA64 Extreme (1 year full version)
    – AURA Creator
    – AURA Sync
    – Fan Xpert 4
    – Two-Way AI Noise Cancelation
    – OLED Display
    – AniMe MatrixTM LED Display
    AI Suite 3
    – Easy Optimization with AI Overclocking
    TPU
    EPU
    DIGI+ Power Control
    Turbo app
    MyAsus
    WinRAR
    UEFI BIOS
    AI Overclocking Guide
    ASUS EZ DIY
    – ASUS CrashFree BIOS 3
    – ASUS EZ Flash 3
    – ASUS UEFI BIOS EZ Mode
    MemTest86

    BIOS

    2×256 Mb Flash ROM, UEFI AMI BIOS

    Gestion

    WOL by PME, PXE

    Accessoires

    Cables
    1 x 1-to-3 ARGB splitter cable
    1 x 1-to-2 ARGB splitter cable
    2 x 1-to-4 fan splitter cables
    1 x RGB extension cable
    3 x ROG weave SATA 6G cables
    4 x SATA 6Gb/s cables
    1 x 3-in-1 Thermistor cables pack
    ROG Fan Controller
    1 x ROG Fan Controller
    1 x Fan EXT PWR cable
    1 x ARGB input cable
    1 x USB input cable
    1 x ROG Fan Controller 3M Mounting tape
    1 x Fan Controller manual
    ROG DIMM.2 with Heatsink
    1 x ROG DIMM.2 with heatsink
    1 x M.2 pad for ROG DIMM.2
    2 x M.2 screw package for ROG DIMM.2
    ROG True Voltician
    1 x ROG True Voltician
    4 x cables for ROG True Voltician
    Miscellaneous
    1 x ASUS Wi-Fi moving antennas
    1 x M.2 SSD screw package
    1 x Q-connector
    1 x ROG CLAVIS DAC
    1x ROG graphics card holder
    1 x ROG key chain
    1 x ROG logo plate stickers
    1 x ROG screwdriver
    1 x ROG stickers
    1 x ROG thank you card
    1 x Thermal pad package for M.2 heatsink
    Installation Media
    1 x USB drive with utilities and drivers
    Documentation
    1 x User guide

    Système d’exploitation

    Windows® 11 64-bit, Windows® 10 64-bit

    Format

    EATX
    30.5cm x 27.7cm
